عیب یابی و تعمیر دوربین مداربسته در مشهد

عیب یابی و تعمیر دوربین مداربسته در مشهد مشکلات عمده در دوربین‌های مداربسته شامل، نقص در منبع تغذیه (Power Supply)، نوسان یا قطع کامل برق، خرابی آداپتور یا اتصال ضعیف، مشکلات لنز و سنسور، کدر شدن لنز، آلودگی یا ضربه به سنسور، اتصال نادرست دوربین‌های تحت شبکه (IP)، تنظیمات نادرست شبکه، برف و باران و شرایط آب و هوایی، رطوبت و گردوغبار که سبب خراب شدن قطعات یا کاهش کیفیت تصویر می‌شوند. مشکلات نرم‌افزاری و Firmware آپدیت‌های ناموفق، هک، یا مشکلات سیستمی داخلی عوامل فیزیکی مانند ضربه، شکستن یا سقوط آسیب‌دیدگی فیزیکی که نیاز به تعویض یا تعمیر دارد. همچنین وجود نویز و اختلالات الکتریکی نویز EMI، تداخل RF یا خطای الکتریکی می باشد.

کاهش کیفیت تصویر یا عدم تصویر واضح نیز یکی از مشکلات می باشد این مشکل ممکن است ناشی از آلودگی لنز، تنظیمات نادرست، یا مشکلات در سنسور باشد. برای جلوگیری از مشکلات، باید لنز را تمیز نگه داشت. در قسمت تنظیمات دوربین کنترل‌های مربوط به فوکوس یا کیفیت تصویر را بررسی و در صورت نیاز تنظیم کنید. اگر مشکل حل نشد، احتمال خرابی یا نقص در سنسور وجود دارد. در این صورت، نیاز است که سنسور یا خود دوربین تعویض شود. اطمینان حاصل کنید که نرم‌افزار و Firmware دوربین به آخرین نسخه به‌روزرسانی شده است.

تعویض قطعات

در جریان تعمیر دوربین مداربسته برای تعویض قطعات  به شیوه‌ای دقیق و حرفه‌ای، ابتدا ابزارهای لازم مانند مولتی‌متر دیجیتال و اسیلوسکوپ (برای تست دقیق)، هویه‌ی با نوک ریز و کنترل دما، پنس‌های ضد الکتریسیته ساکن، لحیم‌کاری ضد زنگ و قوی، پدهای لحیم یا بردهای تعویض‌پذیر (واپ؛ جایگزینی آسان) را آماده کنید.  هنگام باز کردن دستگاه و جدا کردن برد،  دقت کنید،  از ابزارهای مناسب و بدون آسیب به PCB استفاده کنید. محل نصب قطعه را حتما تمیز کنید. اطمینان حاصل کنید که مسیرهای لحیم سالم و بدون قوس یا تواصل کوتاه هستند. پس از لحیم‌کاری، با مولتی‌متر و اسیلوسکوپ تست کنید که اتصال‌ها سالم است. در صورت نیاز، همیشه جایگزین قطعات با نمونه‌های اصلی یا تاییدشده را تهیه کنید.

عیب یابی و تعمیر دوربین مداربسته در مشهد

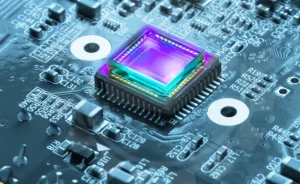

 تعمیر سنسور

تعمیر سنسور، به‌طور خاص، نیازمند دقت بالا و شناخت دقیق ساختار و نوع سنسور است. البته، در بسیاری موارد، تعمیر سنسور ممکن است به صرفه نباشد و بهتر است قطعه معیوب جایگزین شود.

مراحل و راهکارهای تعمیر سنسور:

1. بررسی و عیب‌یابی اولیه
   با استفاده از دستگاه‌های آزمون مخصوص، سیگنال خروجی سنسور را بررسی کنید. آسیب دیدگی فیزیکی، ترک‌ها، لکه‌های زنگ‌زدگی یا ذرات خارجی را مد نظر بگیرید. مطمئن شویم  که کابل‌ها و پین‌ها سالم و بدون خرابی هستند.

2. بررسی و تعمیر قطعات داخلی
   اگر گرد و غبار یا ذرات بر داخل سنسور نشسته است، آن را با هوای فشرده و حلال‌های مناسب تمیز کنید. تست و تعویض قطعات کوچک مثل خازن‌ها، مقاومت‌ها، یا ترانزیستورهایی که ممکن است خراب شده باشند را چک کنید.

3. تست و بازبینی مدار درونی
   در صورت دستی بودن طراحی، با تجهیزات دقیق (مولتی‌متر، اسیلوسکوپ، دستگاه‌های تست خاص) مسیرهای داخلی، مقاومت‌ها و کویل‌ها را بررسی کنید.
4.  مشکل در سنسورهای پیزوالکتریک یا القایی
   در این نوع سنسورها، ممکن است سیم‌کشی یا کویل دچار آسیب شده باشد. در صورت امکان، سیم‌کشی مجدد یا کویل جدید ببندید. در سنسورهای مغناطیسی، ممکن است حساسیت مغناطیسی کاهش یافته باشد که نیاز به کالیبراسیون مجدد یا تعویض قطعه است.

کالیبراسیون

کالیبراسیون یعنی تنظیم یا تنظیم دقیق دستگاه یا ابزار اندازه‌گیری برای اطمینان از دقت نتایج آن. این فرآیند شامل مقایسه اندازه‌گیری‌های دستگاه با استانداردهای مرجع یا نمونه‌های معتبر و اصلاح هرگونه خطا یا انحراف است تا اطمینان حاصل شود که دستگاه خروجی صحیح و قابل اعتماد می‌دهد.

در واقع، کالیبراسیون کمک می‌کند که دستگاه‌هایی مانند ترمومتر، مقیاس، یا تجهیزات علمی و صنعتی، درست همانطور که باید، کار کنند. لذا پس از تعمیر، باید سنسور را کالیبره کنید تا صحت اندازه‌گیری‌ها حفظ شود. در بیشتر موارد، تعمیر سنسورها در منزل یا توسط افراد غیرمتخصص توصیه نمی‌شود، چون ساختار آن‌ها بسیار ظریف است و نیاز به تجهیزات خاص و دانش تخصصی دارد.

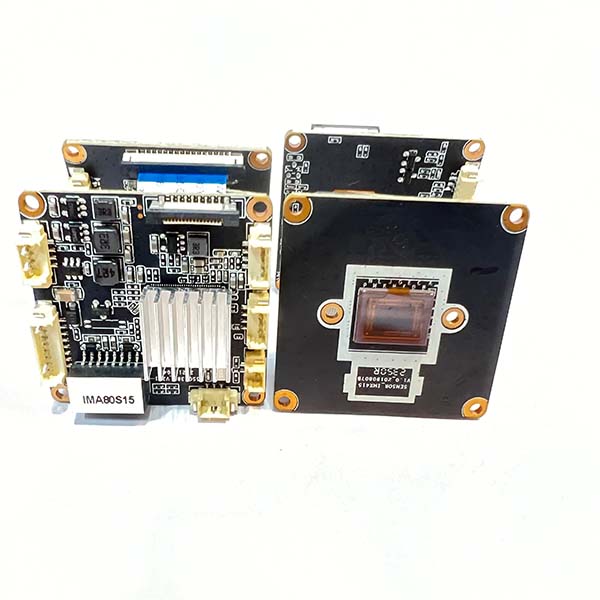

صفحه برد تعمیر مدار دوربین مدار بسته

صفحه برد (یا برد مدار) دوربین مدار بسته، بخش اصلی است که تمام قطعات الکترونیکی و مدارهای عملکردی سیستم در آن جمع شده‌اند. این برد مسئول کنترل، پردازش، ارتباطات و تامین برق دوربین است.

اجزای اصلی صفحه برد دوربین مداربسته

1. سنسور تصویر (Image Sensor):
   تحت جایگاه خاصی قرار می‌گیرد  و وظیفه تبدیل نور و تصویر به سیگنال الکتریکی رو دارد.
2. مدار پردازش تصویر (Image Processor):
   این قسمت تصویر رو پردازش و فشرده می‌کند، نویز رو کاهش می‌دهد و قابلیت‌های پردازش هوشمند (مثل تشخیص حرکت و چهره) رو فعال می‌کند.
3. مدار تغذیه (Po er Circuit):
   وظیفه تامین برق مورد نیاز تمام قسمت‌ها رو بر عهده دارد. معمولاً شامل مبدل‌های ولتاژ و محافظت‌های الکتریکی است.
4. چیپ‌های کنترل و ارتباطات (Control Chips & Net orking Modules):
   برای کنترل عملیات داخلی و ارتباط بی‌سیم یا سیمی، مثل چیپ‌های Wi-Fi، Ethernet، یا سایر پروتکل‌ها استفاده می‌شوند.
5. حافظه داخلی (Memory):
   برای ذخیره موقت تصاویر یا اجرای برنامه‌های داخلی، مثل رم.
6. مدارهای مدولاسیون و ارتباط خارجی:
   شامل پورت‌ها و ترمینال‌هایی برای اتصال لنز، میکروفن، اسپیکر، یا ورودی‌های دیگر.
7. پورت‌های خروجی و ورودی:
   برای اتصال کابل‌های تصویر، برق، و دیگر تجهیزات.

صفحه برد معمولا به صورت یک بورد مدار چندلایه است که روی آن قطعات نصب می‌شن و از طریق مسیرهای مسی و تراشه‌ها، ارتباط برقرار می‌کنن. طراحی این برد باید مقاوم در برابر حرارت، رطوبت و شوک‌های فیزیکی باشد، خصوصاً برای دوربین‌های خارجی و outdoor.

عیب یابی و تعمیر دوربین مداربسته در مشهد

 فناوری‌های  صفحه برد

1. بردهای چندلایه (Multi-layer PCB):
   این نوع بردها به دلیل دارا بودن چند لایه مسی، امکان مسیرهای پیچیده‌تر، کاهش تداخل الکتریکی و بهبود عملکرد امواج RF رو فراهم می‌کنند. این فناوری برای پردازش‌های سریع و ارتباطات بی‌سیم مهم می باشد.
2. مواد عایق و لایه‌های سطحی (Surface Mount Technology – SMT):
   قطعات بسیار کوچک و سطحی روی برد نصب می‌شوند، که باعث کاهش حجم و وزن برد می‌شوند، و ساختار مقاوم‌تری رو فراهم می‌کنند.
3. فناوری‌های حفاظتی و مقاوم‌سازی:
   پوشش‌های ضد رطوبت، ضد گرد و غبار (مثل پوشش‌های conformal coating)، و مواد مقاوم در برابر حرارت و شوک‌های مکانیکی.
4. مدارهای تخصصی و آینده‌نگر:
   برای مثال، چیپ‌های کم‌مصرف، پردازنده‌های چند هسته‌ای، یا ماژول‌های ارتباط بی‌سیم نسل جدید (مثل Wi-Fi 6، LoRa، 5G).
5. ملاحظات طراحی برای تولید انبوه:
   شامل کاهش هزینه‌ها، افزایش قابلیت اعتماد، و قابلیت تست آسان قطعات.

1.

   دوربین مداربسته

 محبوب ترین دوربین های مداربسته

• دوربین مداربسته پان شیب و زوم (PTZ).
• دوربین های دید در شب مادون قرمز.
• دوربین های مدار بسته Dome.
• دوربین مداربسته گلوله ای.
• دوربین های مداربسته C-Mount.
• سیستم های دوربین مدار بسته IP
• دوربین های مدار بسته بی سیم.
• دوربین مداربسته روز و شب.

دوربین‌های مدار بسته انواع مختلفی دارند که بر اساس تکنولوژی، شکل ظاهری، کیفیت تصویر، نوع لنز و قابلیت‌های خاص دسته‌بندی می‌شوند.

بر اساس تکنولوژی

*آنالوگ* اطلاعات را به صورت سیگنال‌های آنالوگ ارسال می‌کند.

*تحت شبکه (IP)* اطلاعات را به صورت دیجیتال و تحت پروتکل‌های شبکه منتقل می‌کند.

بر اساس شکل ظاهری

 *دام (Dome)* دارای بدنه گنبدی شکل، مناسب برای محیط‌های داخلی.

 *بولت (Bullet)*بدنه استوانه‌ای، مناسب برای فضاهای خارجی.

*باکس (Box)*مناسب برای محیط‌های صنعتی و حرفه‌ای.

 *اسپیددام (Speed Dome)* قابلیت چرخش و زوم بالا، مناسب برای نظارت گسترده.

بر اساس کیفیت تصویر

  *SD تا 4K* موجود هستند که کیفیت تصویر را با رزولوشن‌های مختلف تعیین می‌کنند.

بر اساس نوع لنز

*ثابت* دارای فاصله کانونی مشخص و غیرقابل تغییر.

 *وریفوکال* امکان تنظیم زوم و فوکوس به صورت دستی.

 *موتورایز*قابلیت تنظیم زوم و فوکوس به صورت خودکار.

بر اساس قابلیت‌های خاص

*دید در شب* مجهز به LED‌های مادون قرمز برای ضبط تصاویر در تاریکی.

 *ضد آب و ضد ضربه*مناسب برای محیط‌های سخت و شرایط آب‌وهوایی نامساعد.

 *تشخیص حرکت* قابلیت شناسایی حرکت و ارسال هشدار.

کاوش ارتباط

مرکز تعمیر دوربین بسته در مشهد، به عنوان یک واحد تخصصی و فنی در حوزه تعمیر و نگهداری تجهیزات تصویربرداری، نقش حیاتی در تضمین عملکرد بهینه و عمر مفید تجهیزات دارد. این مرکز با بهره‌گیری از فناوری‌های روز و تیمی متخصص، قادر به تشخیص، عیب‌یابی و رفع مشکلات فنی در دوربین‌های مداربسته، DSLR، و دوربین‌های صنعتی هستند. اهمیت این مرکز در تضمین امنیت و کیفیت تصویر و همچنین کاهش هزینه‌های ناشی از تعویض زودهنگام تجهیزات، قابل توجه است. بهره‌برداری مؤثر از این امکانات، نقش مهمی در توسعه زیرساخت‌های امنیتی و فناوری اطلاعات در شهر مشهد ایفا می‌کند.

برای دیدن فیلم های آموزشی به کانال ما در آپارات و یوتیوب سر بزنید و دوره های آموزشی را رایگان ببینید.
